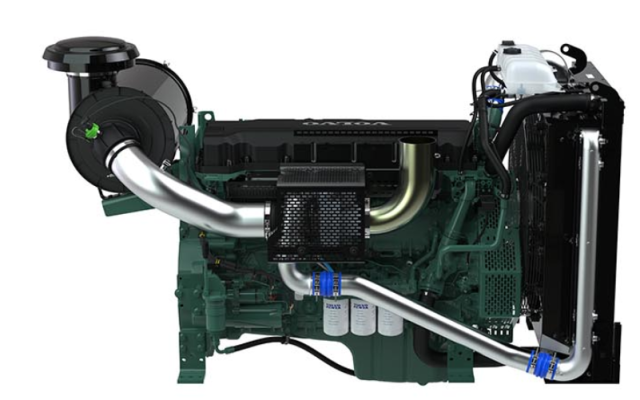

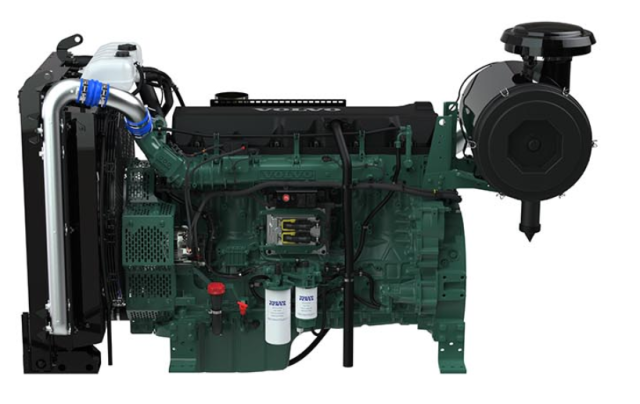

ĐỘNG CƠ VOLVO PENTA TAD1346GE (502kVA/ 552kVA)

🔹 Động cơ

• Volvo Penta – Volvo Group, sản xuất tại Thụy Điển

• Model: TAD1346GE

• Công suất: (ISO 3046/ISO 8528)

  • TAD1346GE: 502 kVA Prime / 552 kVA Standby

• Động cơ diesel 4 kỳ, phun nhiên liệu trực tiếp, turbo tăng áp

🔹 Engine

• Volvo Penta – Volvo Group, Made in Sweden

• Model: TAD1346GE

• Power rating: (ISO 3046/ISO 8528)

  • TAD1346GE: 502 kVA Prime / 552 kVA Standby

• 4-stroke diesel, direct injection, turbocharged

🔹 Cấu hình xi lanh

• 6 xi lanh thẳng hàng, dung tích 12.78L, thiết kế cân bằng, vận hành êm ái.

• Đường kính xi lanh/Hành trình piston: 131 × 158 mm, tối ưu hiệu suất – độ bền.

• Thứ tự nổ: 1-5-3-6-2-4, đảm bảo phân bố tải đều.

• Tỉ số nén: 17.8:1, hiệu quả đốt nhiên liệu cao, tiết kiệm năng lượng.

🔹 Cylinder Configuration

• 6 inline cylinders, 12.78L displacement, balanced design for smoother operation.

• Bore/Stroke: 131 × 158 mm, optimized for power and durability.

• Firing order: 1-5-3-6-2-4, ensuring even load distribution.

• Compression ratio: 17.8:1, delivering efficient fuel combustion and fuel economy.

🔹 Hệ thống khởi động

• Khởi động điện 24V: Thiết kế chắc chắn, giúp động cơ đề nổ nhanh và ổn định trong mọi điều kiện.

• Máy phát nạp: Tỷ số truyền 5.3:1, công suất nạp 80A, đảm bảo sạc ắc-quy hiệu quả.

• Động cơ đề: Loại tiêu chuẩn Volvo Penta 24V, độ bền cao, phù hợp môi trường công nghiệp khắc nghiệt.

🔹 Starter System

• 24V Electric Start: Robust design for quick and reliable engine starts in all conditions.

• Alternator: 5.3:1 drive ratio, 80A output for efficient battery charging.

• Starter Motor: Volvo Penta standard 24V, heavy-duty and built for industrial reliability.

🔹 Hệ thống bảo vệ & tắt máy

• EMS & CIM: Quản lý và giám sát động cơ toàn diện, cảnh báo và tự động tắt máy khi sự cố nghiêm trọng.

• Cảm biến chính:

  • Áp suất dầu bôi trơn (Báo động/tắt máy)

  • Nhiệt độ nước làm mát: Cảnh báo 105°C, tắt máy 107°C

  • Nhiệt độ dầu: Báo động 127°C, tắt máy 130°C

  • Giám sát tốc độ động cơ, áp suất & nhiệt độ turbo

🔹 Protection & Shutdown System

• EMS & CIM: Full engine management and monitoring with automatic alarm and shutdown on critical faults.

• Key sensors:

  • Lubrication oil pressure (Low pressure alarm/shutdown)

  • Coolant temperature: Alarm 105°C, shutdown 107°C

  • Oil temperature: Alarm 127°C, shutdown 130°C

  • Engine speed monitoring, boost pressure & temperature sensors

🔹 Hệ thống làm mát

• Tuần hoàn kín, bơm nước dẫn động đai, đảm bảo nhiệt độ ổn định.

• Dung tích nước làm mát: ~20L (động cơ), ~44L (tổng hệ thống với két và đường ống).

• Két nước áp suất 100 kPa, quạt làm mát 890 mm, lưu lượng gió lớn để tối ưu hiệu suất làm mát.

🔹 Cooling System

• Closed-circuit system, belt-driven water pump for stable cooling performance.

• Coolant volume: ~20L (engine), ~44L (total with radiator & piping).

• Radiator with 100 kPa cap, 890 mm fan, high airflow for efficient cooling.

🔹 Hệ thống xả khí

• Lưu lượng khí xả: 53.8 m³/phút, nhiệt độ sau turbo: 395°C, áp suất tối đa: 10 kPa

• Turbocharger đặt thấp, trung tâm, chuẩn khí thải EU Stage II

🔹 Exhaust System

• Exhaust flow: 53.8 m³/min, post-turbo temp: 395°C, max back pressure: 10 kPa

• Low-mounted, center turbocharger, emission compliance EU Stage II

🔹 Hệ thống nhiên liệu

• Công nghệ: Common Rail, điều khiển điện tử EMS 2.4

• Lọc nhiên liệu: Lọc tinh + lọc thô tách nước

🔹 Fuel System

• Technology: Common Rail with EMS 2.4 electronic control

• Fuel filtration: Fine filter + water-separating pre-filter

🔹 Nhiên liệu

• Loại: Diesel, tiêu chuẩn quốc tế: ASTM-D975, EN590, JIS KK2204

• Tương thích: Nhiên liệu sinh học HVO100%, B30; nhiệt độ tối đa 80°C

🔹 Fuel

• Type: Diesel, standards: ASTM-D975, EN590, JIS KK2204

• Compatibility: Biofuels HVO100%, B30; max temperature 80°C

🔹 Hệ thống bôi trơn

• Cấu hình: Bơm dầu bánh răng dẫn động trực tiếp, lọc dầu toàn phần, két làm mát dầu tích hợp.

• Thông số chính: Dung tích dầu 19–30 L, áp suất dầu 370–520 kPa, nhiệt độ tối đa 130°C.

🔹 Lubrication System

• Setup: Gear-driven oil pump, full-flow oil filter, integrated oil cooler.

• Key figures: Oil capacity 19-30 L, oil pressure 370–520 kPa, max oil temp 130°C.

🔹 Suất tiêu hao nhiên liệu

• 25% tải: ~213 g/kWh

• 50% tải: ~199 g/kWh

• 75% tải: ~198 g/kWh

• 100% tải: ~191 g/kWh

🔹 Fuel Consumption

• 25% load: ~213 g/kWh

• 50% load: ~199 g/kWh

• 75% load: ~198g/kWh

• 100% load: ~191 g/kWh

🔹 Bộ tản nhiệt

• Quạt đẩy 890 mm, tỉ số truyền 0.99:1, tùy chọn quạt visco.

• Dung tích nước làm mát tổng hệ thống: ~45 L, nhiệt độ tối đa két nước 107°C.

🔹 Radiator System

• 890 mm pusher fan, 0.99:1 drive ratio, optional viscous fan.

• Total coolant volume: ~45 L, top tank max temp 107°C.

🔹 Hệ thống lọc gió

• Bộ lọc gió hai cấp với cyclone, giúp tách bụi hiệu quả.

• Đảm bảo lưu lượng khí nạp ổn định và bảo vệ động cơ trong môi trường khắc nghiệt.

🔹 Air Filtration System

• Two-stage air filter with cyclone for superior dust separation.

• Ensures stable airflow and engine protection in harsh environments.
